一、原系統工作原理：原系統采用星三角啟動，電機達到全速運行，原有壓力調節系統為人工手動調節。但為保證兩臺出冷內維持一定的正壓力相同，需要在初冷卻的出口處設置手動閥門用人工調節。

二、變頻解決方案：通過原有煤氣鼓風機加裝變頻調速裝置和PLC控制系統，并且將初冷器前吸力信號送至PLC，作為初泠器前煤氣壓力閉環控制的反饋值(給定值根據實際工況設定)。通過PLC對初冷器前煤氣壓力信號變換和處理，為變頻器提供頻率給定，實現頻率的自動調整，也就是說對鼓風機電機的轉速進行控制，以達到根據負荷變化而調整輸出功率、穩定初冷器前煤氣壓力（或通過手動調節：外接電位器調速也能達到一樣的效果）。

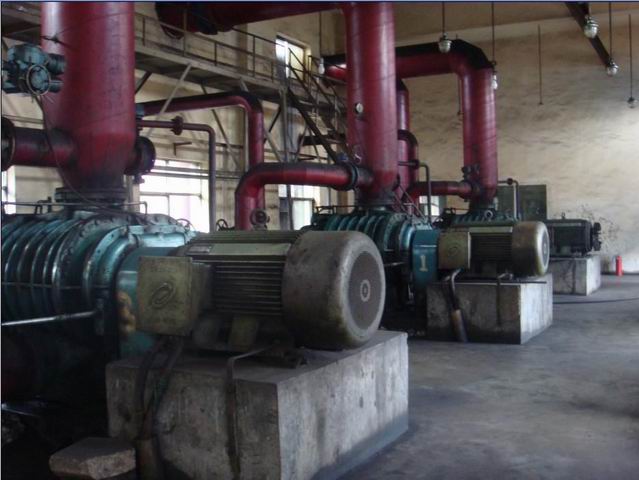

圖（一）生產線

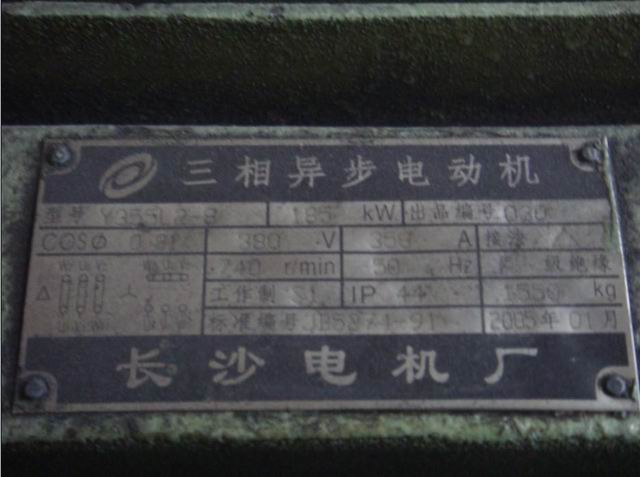

圖（二）負載機器：187KW

圖（三）電氣控制柜

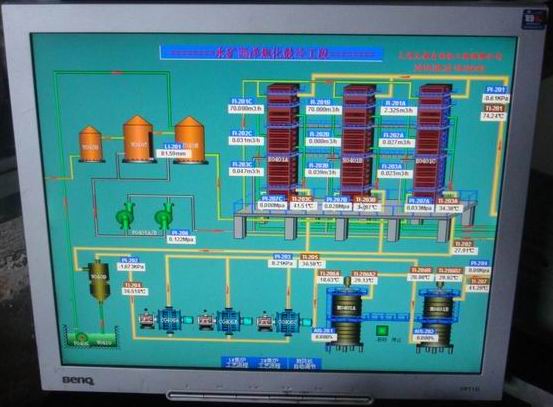

圖（四）電腦自動控制系統

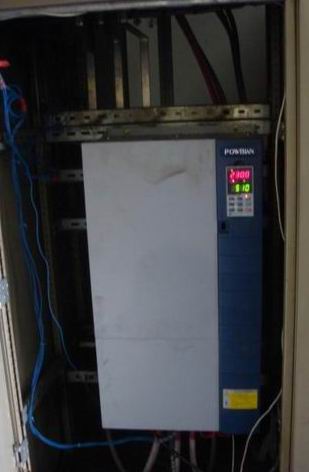

圖（五）變頻器在現場

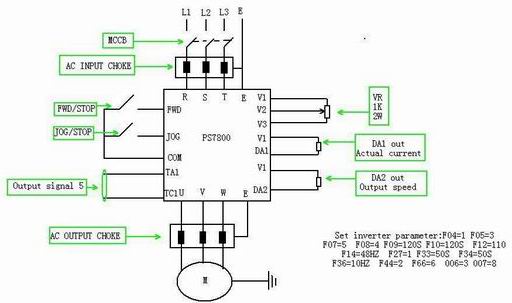

圖（六）變頻控制原理圖

參數設置如下：

頻率設定模式：F04=1

運行控制模式：F05=3

V/F提升方式：F08=31

加速時間：F09=120S

減速時間：F10=120S

停止方式設定：F27=1

轉速追蹤選擇：F44=2

MSS端子功能選擇：F63=4（頻率設定模式切換）

I輸入最小電流：004=4mA

輸出信號選擇：017=8

其它參數都以出廠值為準。
