一、 水泵原系統概述：
在供水系統中，恒壓供水是指通過檢測管網壓力，在供水網系中用水量發生變化時，而控制出口壓力保持在設定值不變的控制方式。一般使用水泵時，選用的設備額定流量通常都超過實際需要的流量，而實際用水過程中所需的流量會(huì )發生變化，如在樓宇供水中，白天和夜晚的用水量變化很大，采用閥門來調節流量的方式使用較為普遍。雖然方法簡單，但這種方式實際上是通過人為增加阻力的辦法達到調節的目的，這種節流調節方法浪費了大量的電能，同時設備的使用和維護成本較高。本文介紹利用PI7800變頻器內置PID功能進行自動恒壓供水控制，滿足節能降耗的要求。
二、變頻器解決方案
變頻器是水泵電機的控制設備，能按照水壓恒定需要將0～50Hz的頻率信號供給水泵電機，調整其轉速。水壓由安裝在管網的干線上壓力傳感器檢測，并將其轉化為4～20mA的電流信號，反饋給變頻器。變頻器根據設定的給定值和反饋的實際值（變頻器控制端口IF反饋），即根據恒壓時對應的電壓設定值與從壓力傳感器獲得的反饋電流信號，利用PID控制自動調節，改變頻率輸出值來調節所控制的水泵電機轉速，以保證管網壓力恒定要求。

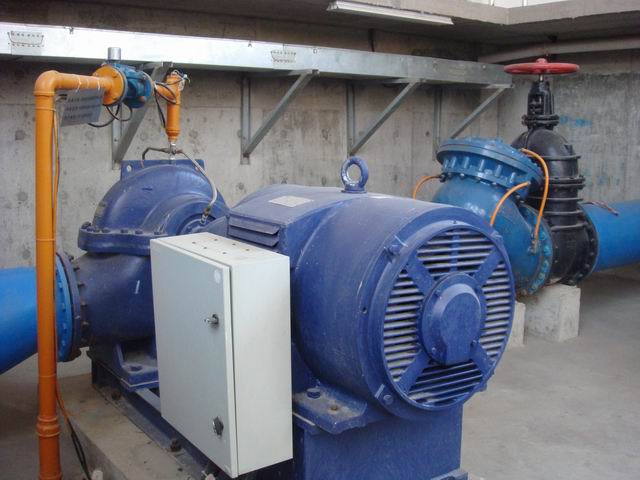

圖（一）生產線

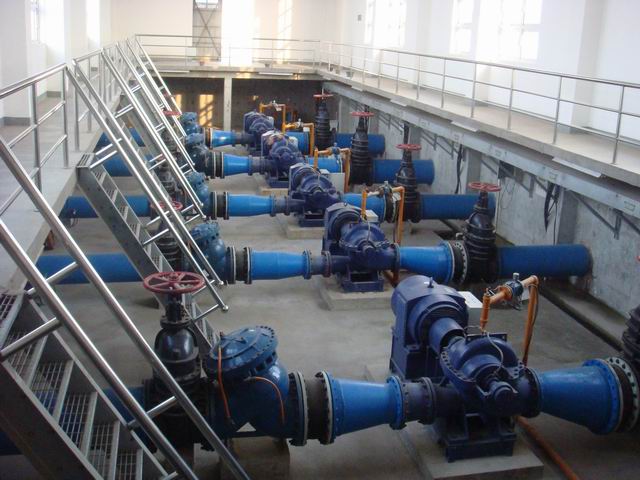

圖（二）負載：水泵/220KW

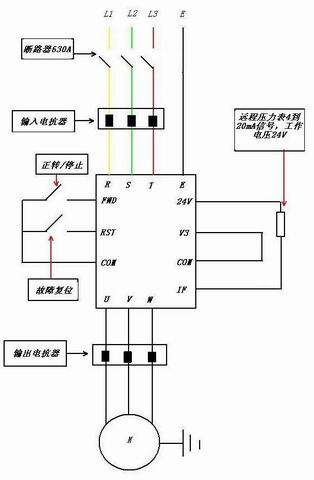

圖（三）控制原理圖
三、相應的參數設置如下：
F04=7 頻率設置方式通過PID調節（接變頻器的端子是IF與V3：4到20m）。
F05=3 端子起動（外部控制）。
F08=3 VF 提升方式
F09=120S 加速時間
F10=120S 減速時間
F27=1 停止方式設定（0減速停車，1自由停車）
F44=2 轉速追蹤選擇（0無此功能，1掉電追蹤方式，2起動追蹤方式）
F61=1 負載類型
其中F72中的P參數組：
P02=1 反饋信號選擇（根據遠程壓力表輸出信號選擇IF或VF）
P03=3 給定信號選擇（默認為3鍵盤輸入，可以根據現場情況調節）
P04=40% 鍵盤給定信號（計算方法：P04=所需壓力/遠程壓力表的量程*100%）
P08=0 PID故障檢測時間
