由于變頻調速系統結構簡單，運行可靠，節電效果顯著，在造紙行業已逐步得到推廣應用，大有替代直流調速、電磁調速、變極調速、滑差調速等系統的趨勢。交流變頻調速系統在造紙行業的應用，有單機配直使用，如紙機上料漿泵，配合濃度調節系統及流量計能夠比較準確地實現定量控制。

    在能源緊張的今天，全國大部分省份開始限電，特別是華東地區缺電現象尤其嚴重，造紙行業行業做為耗電大戶，節能也顯的尤為突出，因此在當前電機變頻調速技術飛速的發展提供了這種可能性，但對于低檔的紙來說，為了節省成本，不用國外昂貴的進口設備，也無須采用上位機與其他任何控制器，普傳變頻器獨特的兩路模擬量同步控制方案可以滿足造紙行業的要求。

    湖北荊州某紙業集團下設涂布白板紙廠、牛皮箱板紙廠、單面白板紙廠、文化紙廠、再生牛皮紙廠、油氈原紙廠、彩印包裝廠等10多家分廠，年產紙品6萬噸，年產值近3億元。 駿馬紙業公司由拍馬村與湖北煙草公司、武煙集團和香港嶺集團共同投資2.35億元，從2001的開始籌建，2003年10月底正式投產，年產高檔涂布白卡紙設計為8萬噸，年產值可達7億元。

造紙機變頻傳動系統的構成：

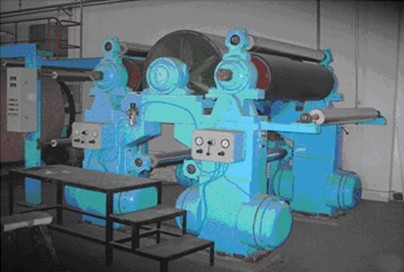

    造紙機結構上大致有流漿箱、網部、壓榨部、干燥部、壓光、卷曲幾部分組成。傳動系統是由多分部傳動點組成的速度鏈式協調系統。

要求控制系統：
  1、各分部傳動點之間應保持一定的傳動比，使各傳動輥線速度保持一致。
  2、連續平穩地拖動紙機運行。
  3、具有平滑加減速，點動、爬行運行功能。

    根據現場要求，采用RS485和變頻器通訊，控制主傳動點的起停、運行控制。同時把從變頻器獲取的運行參數及故障信息傳遞給上位機。上位機將獲取的信息進行處理、圖形顯示、監控，數據報表的生成等工作。

    統調:各單元要能夠同時升速和降速。統調是主指令單元(通常是一單元)對轉速要求來進行調節。局部微調:當操作人員發現某單元速度不同步時，可以進行微調(人工干預)。微調時，該單元以后各單元轉速必須同時升速或降速，而不必逐個進行。 單獨微調:檢修和調試階段，遇到特殊情況，又必須能夠對每個單元進行單獨微調。該生產線由四個單元組成，各個單元運行情況可以由各自線速表直觀顯示出來。

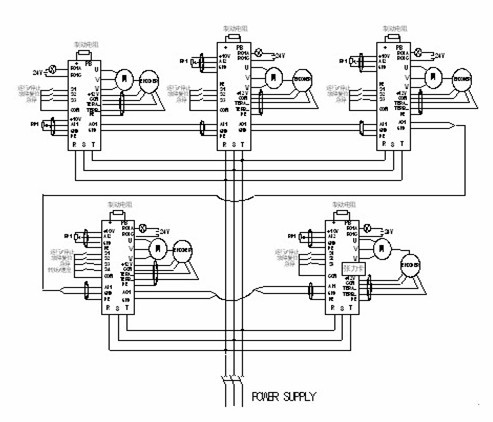

電氣接線圖，參數設置：

主機設置y12=128

從機設置F04=11

        F05=4

        y12=0~127

        b15為比例聯動系數  （0.1~10）

        o20=10HZ

此工況變頻器的日常保養和維護、注意事項等：

1、  定期清理

2、  現場蒸汽會(huì )造成濕度重，注意防潮

3、  正確接地防止干擾
