項目

規范

功率輸入

額定電壓等級

AC 1PH 220V(-15%)～240V(+10%)

AC 3PH 220V(-15%)～240V(+10%)

AC 3PH 380V(-15%)～440V(+10%)

AC 3PH 480V(-10%)～480V(+10%)

AC 3PH 690V(-10%)～690V(+10%)

輸入頻率

50Hz/60Hz

允許波動

電壓持續波動：±10%

電壓失衡率小于3%；

輸入頻率波動：±5%；

畸變率滿足IEC61800-2標準；

控制

性能

控制系統

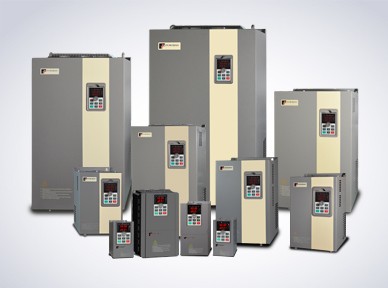

基于DSP的高性能矢量控制變頻器

控制方法

V/F控制、無PG矢量控制、帶PG矢量控制

自動轉矩提升功能

實現V/F控制方式下低頻率(1Hz)大輸出轉矩控制

加減速控制

直線或S曲線加減速方式。四種加減速時間,加減速時間范圍0.0～6500.0s

V/F曲線方式

線性，平方根多次冪，用戶自定義V/F曲線

過載能力

G型:額定電流150%－1min,額定電流180%－2s；

F型:額定電流120%－1min,額定電流150%－2s；

最高頻率

1、矢量控制：0～300Hz；   2、V/F控制：0～3200Hz

載波頻率

0.5～16kHz；可根據負載特性，自動調整載波頻率

輸入頻率分辨率

數字設定：0.01Hz  最小模擬量：0.01Hz

啟動轉矩

G型機: 0.5Hz/150%(無PG矢量控制)

F型機: 0.5Hz/100%(無PG矢量控制)

調速范圍

1：100(無PG矢量控制)1:1000(帶PG矢量控制)

穩速精度

無PG矢量控制：≤±0.5%(額定同步轉速)；

帶PG矢量控制：≤±0.02%(額定同步轉速)

轉矩響應

≤40ms (無PG矢量控制)

轉矩提升

自動轉矩提升; 手動轉矩提升0.1%～30.0%

直流制動

直流制動頻率：0.0Hz～最大頻率，制動時間：0.0～100.0s，制動動作電流值：0.0%～100.0%

點動控制

點動頻率范圍：0.00Hz～最大頻率；

點動加減速時間:0.0s～6500.0s

多段速運行

通過控制端子實現最多16段速運行

內置PID

可方便實現過程控制閉環控制系統

自動電壓調整(AVR)

當電網電壓變化時，能自動保持輸出電壓恒定

轉矩限定與控制

“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制

個性化功

能能

上電外圍設備安全自檢

可實現上電對外圍設備進行安全檢測如接地、短路等

共直流母線功能

可實現多臺變頻器共用直流母線的功能

快速限流功能

內置快速限流算法,減少變頻器報過流概率,提高整機抗干擾能力

定時控制

定時控制功能：設定時間最大6500min

運行

輸入

信號

運行方法

鍵盤/端子/通訊

頻率設定

10種頻率設定方式，包括DC 0～10V/-10～+10V范圍可調整，DC 0～20mA范圍可調整，面板編碼器等

啟動信號

正轉，反轉

多段速度

最多可以設定16段速度(使用多功能端子或者程序運行)

緊急停止

中斷控制器的輸出

擺頻運行

過程控制運行

故障復位

當保護功能處于有效狀態時,可以自動或手動復位故障狀態

PID反饋信號

包括DC 0～10V，DC 0～20mA

輸出

信號

運行狀態

電機狀態顯示，停止，加減速，勻速，程序運行狀態

故障輸出

觸點容量:常閉觸點 3A/AC 250V；

常開觸點5A/AC 250V；1A/DC 30V

模擬輸出

兩路模擬輸出，可以選擇頻率、電流、電壓等16種信號，輸出信號范圍在0～10V/0～20mA內可任意設定

輸出信號

多達4路輸出信號，每路有40種信號可供選擇

運行功能

限制頻率、回避頻率、轉差補償、自整定、PID控制

直流制動

內置PID調節制動電流,在不過流的前提下,保證足夠的制動轉矩

運行命令通道

三種通道：操作面板給定、控制端子給定、串行通訊口給定,可通過多種方式切換

頻率源

共有10種頻率源：數字給定、模擬電壓給定、多段速給定、串行口給定，可通過多種方式切換

輸入端子

8個數字輸入端子,可兼容有源PNP或NPN輸入方式,其中一個可做高速脈沖輸入(0～100kHz方波)；三個模擬量輸入端子,其中AI1和AI2可選擇0～10V或0～20mA輸入,AI3電壓為-10～+10V輸入。

輸出端子

兩個數字式輸出端子,其中一個可做高速脈沖輸出(0～100kHz方波);兩個繼電器輸出端子;兩個模擬輸出端子,分別可選0～20mA或0～10V，可實現設定頻率、輸出頻率、轉速等物理量的輸出

保護功能

變頻器保護

過壓保護,欠壓保護,過流保護,過載保護,過熱保護,過流失速保護,過壓失速保護,缺相保護(可選功能),外部故障,通訊錯誤,PID反饋信號異常,PG故障，對地短路保護；

IGBT溫度顯示

顯示當前IGBT溫度

變頻器風扇受控

可設定

瞬間掉電再啟動

小于15ms:連續運行；

大于15ms:自動檢測電機轉速,啟動追蹤到電機當前速度

轉速啟動跟蹤方式

變頻器啟動時自動跟蹤電機轉速

參數保護功能

通過設定管理員密碼和解碼，保護變頻器參數

顯示

LED/OLED顯示鍵盤

運行

信息

監視對象包括:運行頻率,設定頻率,母線電壓,輸出電壓,輸出電流,輸出功率,輸出轉矩,輸入端子狀態,輸出端子狀態,模擬量AI1值,模擬量AI2值,電機實際運行速度,PID設定值百分比,PID反饋值百分比等；

錯誤

信息

最多保存有3個錯誤信息,可以查詢故障發生時刻的故障類型、電壓、電流、頻率和工作狀態；

LED顯示

顯示參數

OLED顯示

可選件，中/英文提示操作內容

參數拷貝

可上傳和下載變頻器的功能代碼信息,實現快速參數復制

按鍵鎖定和功能選擇

實現按鍵的部分或全部鎖定,定義部分按鍵的作用范圍,以防止誤操作

通訊

標配

內置485（標配）

環境

環境溫度

-10～40℃(環境溫度在40～50℃，請降額使用)

儲存溫度

-20～65℃

環境濕度

小于90 % R.H，無水珠凝結

振動

5.9m/s2(=0.6g)以下

應用地點

室內，不受陽光直曬，腐蝕性氣體、無塵埃、可燃性氣體、油霧、水蒸汽、滴水或鹽份等

海拔高度

1000m以下使用不降額, 1000m以上每升高100m降額1%，最高使用海拔為3000m

防護等級

IP20（標配）、IP54（選配）

產品

標準

產品執行安規標準

IEC61800-5-1:2007

產品執行EMC標準

IEC61800-3:2005

選配件

PG卡

ABZ差分、ABZ集電極、UVW差分、旋變

通訊卡

RS485（外置）、DP、CANbus

I/O擴展卡

濾網

用于灰塵較多的場合

法蘭安裝支架

用于壁掛機的法蘭安裝

電器配件

GD520柜機形式，標配為三燈三鈕、電壓表、電流表，其他器件可根據客戶需求定制。

冷卻方法

強制風冷
