PB200系列制動單元是普傳科技采用了先進設計理念，新研發的一款變頻器控制的電機，增加了鍵盤功能，具有優異的控制性能與極高的可靠性，可方便讀取的設置各種參數；硬件和軟件功能重新設計，增加了電流采樣的功能，具備有過流、過載、短路、IGBT直通等保護功能，運行可靠穩定；增加了電壓跟蹤制動，制動過程更為平滑；增加強制風冷、獨立風道設計、風扇可外部維護；具備主從機功能，方便多臺制動單元并聯使用。

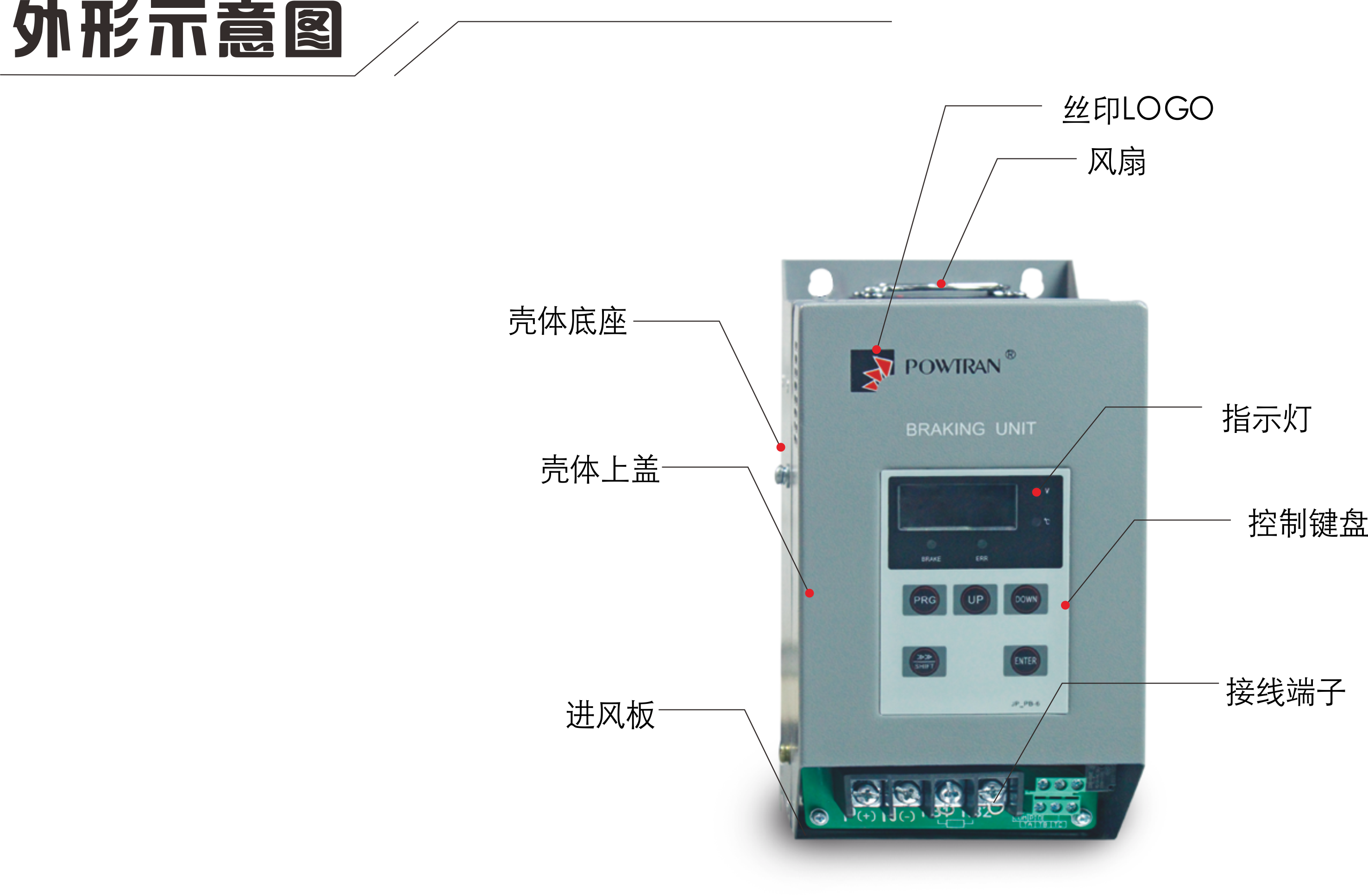

外形示意圖

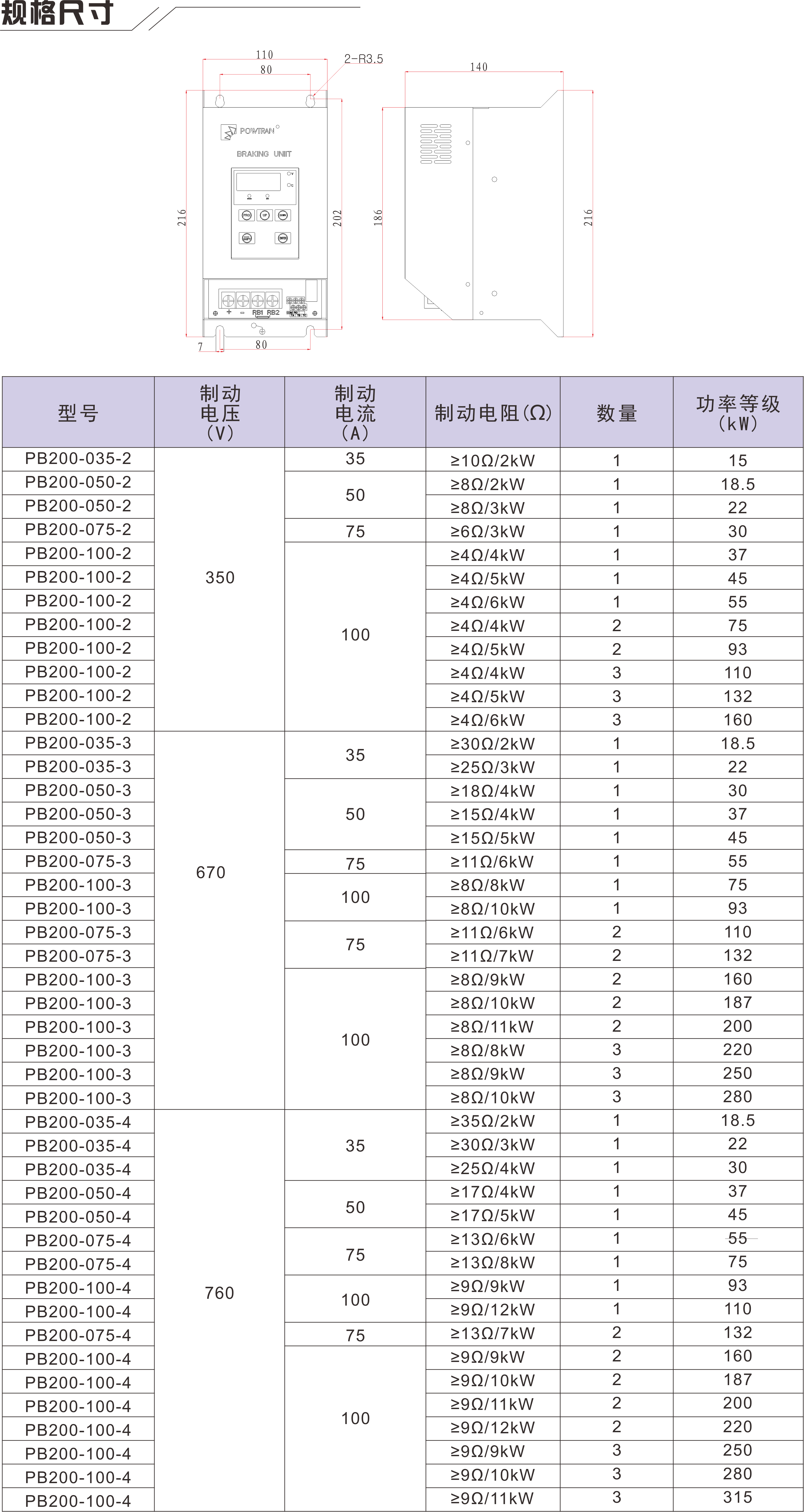

規格尺寸

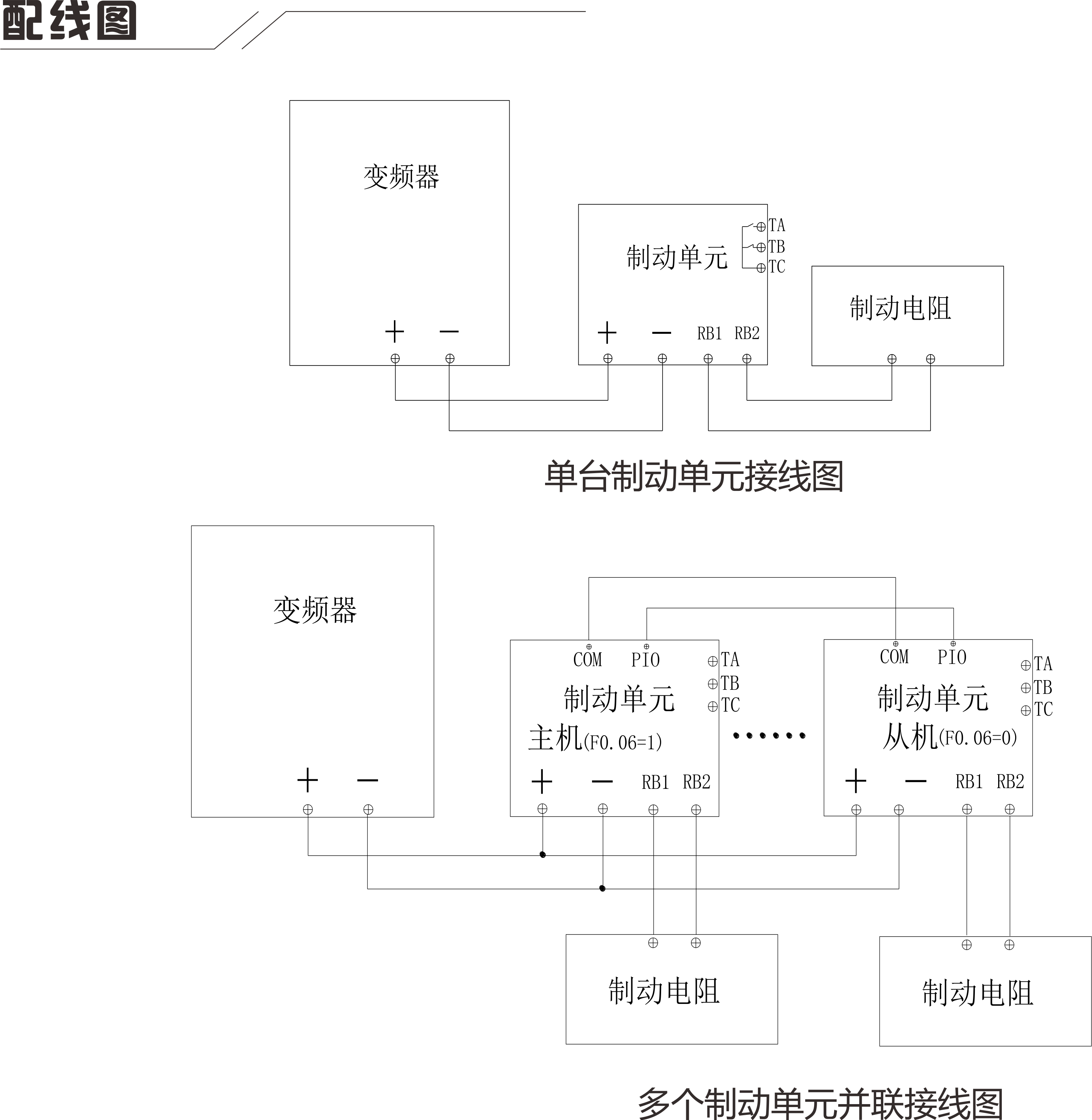

配線圖

1）環境溫度-10℃~50℃。超過40℃后，按照1℃降額3%的比例降額，不建議在50℃以上的環境中使用；

2）防止電磁干擾、遠離干擾源；

3）防止粉塵、棉絮、金屬細分的侵入；

4）防止油、鹽及腐蝕性氣體侵入；

5）避免震動；

6）避免高溫多濕且無雨水滴淋，濕度小于90%RH（不結露）；

7）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境條件下使用；

8）制動電阻不能靠近制動單元的進風口處安裝；

9）制動單元應安裝于室內通風良好的場所，并采用壁掛式。

應用行業廣泛，如：電梯、起重、生產機械、礦山提升機、離心機、油田抽油機等各種場合。

LED顯示，可隨時監控、查看直流母線電壓，功率模塊溫度，主/從單元，直流峰值電流等參數；

可靠的多重保護，制動單元提供了過流 短路及過熱保護，可以快速、有效的進行故障保護；

選擇多臺聯機運行時，為方便聯機使用，操作面板上提供了供聯機使用的聯機插座，隨機標配聯機標準接口線；

制動使能控制，該功能可保護制動單元，防止制動單元因電網電壓過高而誤動作；

故障繼電器輸出功能；

具有過流保護、過熱保護、短路保護。
